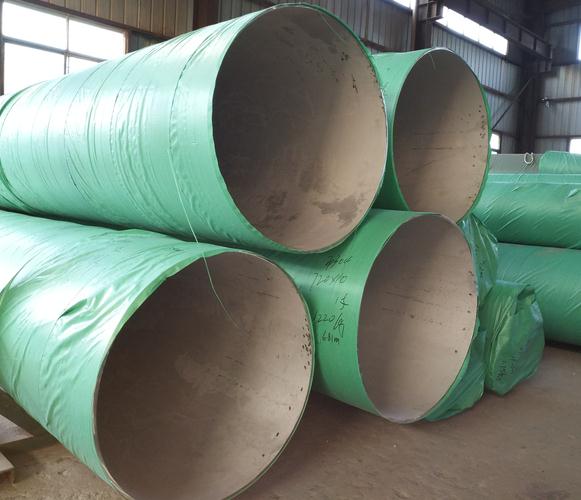

大口徑不銹鋼無(wú)縫管的生產(chǎn)需綜合材料特性、工藝精度及工況適配性，關(guān)鍵考慮因素如下：
1、材料選擇與預(yù)處理
?基材適配性?：化工領(lǐng)域優(yōu)先選用耐蝕合金（如316L、S31254），石油行業(yè)需高強(qiáng)度合金鋼。
鋼坯需經(jīng)化學(xué)成分檢測(cè)與表面質(zhì)檢，確保無(wú)夾雜缺陷。
?坯料加熱控制?：加熱溫度嚴(yán)格控制在1200~1300℃，避免過(guò)熱導(dǎo)致晶粒粗化。
2、關(guān)鍵成型工藝
穿孔技術(shù)?：
?二輥斜軋穿孔?：軋輥傾角與旋轉(zhuǎn)速度精確匹配，確保毛管內(nèi)壁光滑（壁厚誤差≤5%）。
大口徑管優(yōu)先熱穿孔，避免冷加工硬化。
?軋制定徑?：
熱軋用于快速成型（效率高），冷軋/冷拔提升尺寸精度（外徑公差±0.1mm）。
定徑機(jī)三輥或四輥設(shè)計(jì)，調(diào)控外徑橢圓度。
3、精整與強(qiáng)化處理
熱處理優(yōu)化：
退火工藝?：1000℃退火半小時(shí)，釋放冷加工應(yīng)力，恢復(fù)材料延展性。
?表面處理?：
酸洗去除氧化皮（控制酸液濃度防過(guò)腐蝕），電解拋光提升鈍化膜致密度。
?矯直精度?：
多道次輥式矯直，直線度誤差≤0.1%/米。
4、質(zhì)量檢測(cè)與標(biāo)準(zhǔn)
無(wú)損探傷：超聲波檢測(cè)貫穿性缺陷，磁粉探傷表面裂紋。
尺寸精度：激光測(cè)徑儀監(jiān)控外徑/壁厚，符合ASTM A312。
力學(xué)性能：抽樣測(cè)試抗拉強(qiáng)度（≥520MPa）、壓扁試驗(yàn)。
大口徑不銹鋼無(wú)縫管的生產(chǎn)全程需監(jiān)控溫度、變形量及表面完整性！
